Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V

Trong công nghiệp thì việc đo lường dòng điện một chiều là một nhu cầu luôn luôn được tồn tại để giải quyết các vấn đề liên quan đến hệ thống. Tuy nhiên thì để có thể làm việc này chúng ta không thể sử dụng đến các loại CT dòng được mà phải sử dụng các điện trở shunt. Nhưng vấn đề lại xảy ra ở đây, điện trở shunt chỉ ra dạng tín hiệu mV như 10mV, 20mV, 30mV, 40, mV, 60mV, 75mV, 100mV. Chính thì vì mà ta cần sử dụng Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V để đưa tín hiệu về tủ điện.

Bộ chuyển đổi tín hiệu shunt 75mV sang 4-20mA/ 0-10V hay còn gọi là bộ chuyển tín hiệu mV sang 4-20mA/ 0-10V. Dòng thiết bị chuyên dùng để chuyển đổi tín hiệu của hãng Orbit Merret – Cộng Hoà Séc. Tín hệu mV một trong các tín hiệu được dùng khá nhiều trong công nghiệp không chỉ trong điện trở shunt mà còn là tín hiệu đầu ra của nhiều loại cảm biến, trong đó phổ biến là cảm biến PH, cảm biến áp suất, cảm biến lực,…

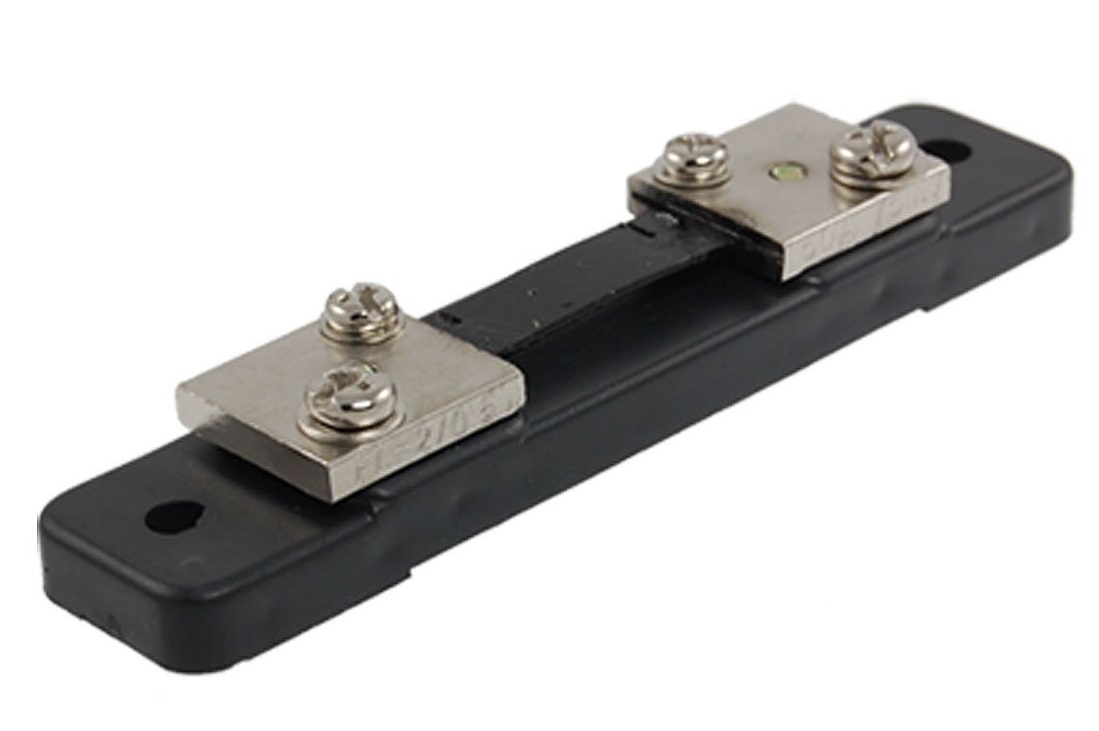

Điện trở shunt là gì ?

Shunt hay còn gọi là điện trở shunt, là thiết bị để đo dòng điện DC. Nó có khả năng chuyển đổi từ dòng điện cao rồi chuyển sang tín hiệu mV nhỏ hơn để các thiết bị đo có thể đọc được. Và tín hiệu nó xuất ra là mV, thường là 60mV , 75mV hoặc 70mV. Nhưng tín hiệu mv này chỉ một số ít thiết bị đọc được và chúng ta cũng không thể xử lý được nhiều đối với tín hiệu này.

Người ta sử dụng điện trở shunt để đo dòng điện DC thông qua điện áp trên nó. Với đặc điểm trên, điện trở shunt được dùng trong các trường hợp:

– Giúp bảo vệ mạch điện nhằm chống quá áp trong các board mạch

– Bỏ qua một thiết bị bị lỗi trong các board mạch

– Chế tạo Ampe kế trong các đồng hồ đo lường tín hiệu

Vì sao cần dùng Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V  ?

Như ở phần đầu bài viết mình có giải thích thì thông thường các tín hiệu của điện trở shunt hay các loại cảm biến áp suất, PH,…đặc biệt sẽ cí dạng điện áp thấp mV. Tuy nhiên muốn đọc được thì cần phải kết nối qua PLC hoặc kết nối qua màn hình đọc tín hiệu. Nhưng vì PLC không có ngõ vào cho tín hiệu mV nên để giải quyết chúng ta phải dùng bộ chuyển đổi Bộ chuyển tín hiệu mV sang 4-20mA.

Thông thường các bộ chuyển đổi tín hiệu mV sẽ có nhiều thang đo để chúng ta lựa chọn ví dụ như 10mV, 30mV, 50mV, 60mV, 75mV, 100mV,…và các hãng cũng cho phép chúng ta cài đặt khoảng tương ứng với tín hiệu 4-20mA hay 0-10V ngõ ra.

Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V model OMX333UNI:

Mình xin giới thiệu đến các bạn dòng chuyển đổi tín hiệu mV sang analog 4-20mA/ 0-10V có model là OMX333UNI được nhập khẩu chính hãng từ Orbit Merret – Cộng Hoà Séc. Đây là một thiết bị nhỏ gọn có thể gắn trong các loại tủ điện để chuyển đổi tín hiệu từ các điện trở shunt, cảm biến đo PH, cảm biến áp suất, các loại CT dòng có ngõ ra dạng mV.

Khi sử dụng dòng OMX333UNI này chúng ta có thể đọc được hầu hết tất cả các thang đo ngõ ra mV từ các loại cảm biến đo lường. Bên cạnh việc chuyển đổi sang các dạng analo 4-20mA hay 0-10V thì dòng này còn có khả năng cho ra tiếp điểm relay điều khiển hoặc trả về tín hiệu truyền thông RS485. Cụ thể các bạn tham khảo các thông số bên dưới nhé.

Thông số kỹ thuật của Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V model OMX333UNI:

– Model: thiết bị có mã sản phẩm là OMX333UNI

– Hãng sản xuất: nhập khẩu trực tiếp từ hãng Orbit Merret – Cộng Hoà Séc

– Bộ chuyển đổi có thể đọc các tín hiệu như : ±30/±60 mV, ±1000mV, điều đặc biệt là ta có thể hiệu chỉnh bất kỳ tín hiệu trong khoảng đó Ví dụ như tín hiệu 0-60mV, 0-75mV, 0-100mV, 0-150mV, 0-300mV….

– Bên cạnh đó thì bộ chuyển này còn đọc được các dạng tín hiệu analog đầu vào như 4-20mA, 0-20mA, 0-5V, 0-10V,…

– Hiệu chỉnh dãy đo thông qua phần mềm của hãng cung cấp

– Bộ chuyển đổi sử dụng nguồn: 10…30VDC

– Sai số của bộ chuyển đổi là : 0.1% trên toàn dãy đo đầu vào

– Ngõ ra của bộ chuyển đổi có thể chọn một trong các dạng tín hiệu như : 4-20mA, 0-10v, 0-5v, 2-10v

– Ngoài ra còn có thể chọn loại có ngõ ra dạng tiếp điểm relay đóng ngắt để điều khiển quạt, bơm, động cơ, đèn, còi báo,…

– Có ngõ ra truyền thông dạng modbus RS485

– Hệ số cách chống nhiễu tín hiệu, bảo vệ nguồn/ ngõ ra/ ngõ vào: 2500 VAC. Đây được xem là một hệ số cách ly chống nhiễu cao có thể sử dụng tốt cho các môi trường có các tác nhân gây nhiễu như motor bơm, biến tần, động cơ kéo băng tải, động cơ cánh khuấy,…

– Kích thước bộ chuyển đổi: 90 x79 x25mm

– Thiết bị đạt các tiêu chuẩn khác khe của châu âu như EN 61010-1, A2, : EN 61326-1

– Tiêu chuẩn bảo vệ: vì dòng này là dạng gắn tủ điện nên tiêu chuẩn bảo vệ kháng nước và kháng bụi chỉ đạt IP20 thôi nhé

– Thời gian bảo hành lên đến 12 tháng và 1 đổi 1 nếu có phát sinh lỗi từ nhà sản xuất

Cách thức đấu dây của Bộ Chuyển Đổi mV Sang 4-20mA/ 0-10V model OMX333UNI:

Để có thể đấu dây được chính xác thì các bạn tham khảo sơ đồ đấu nối bên dưới nhé. Chúng ta cần kết hợp với các thông tin chi tiết mình liệt kê bên dưới để hiểu rõ hơn. Cụ thể như sau

Nguồn cấp 10..30VDC/AC chúng ta đấu vào chân 4+ và 5-

Tín hiệu ngõ vào dạng mV chúng ta đấu vào chân C+ và E-

Tín hiệu ngõ ra dạng 4-20mA, 0-20mA chúng ta đấu vào chân 1- và 2+

Tín hiệu ngõ ra dạng 0-5V, 0-10V chúng ta đấu vào chân 1- và 3+

Tín hiệu ngõ ra dạng relay on/off chúng ta đấu vào chân 6 va 7 hoặc 8 và 9

Tín hiệu ngõ ra dạng modbus RS485 chúng ta đấu vào chân 2- và 3+

Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V model OMX311UNI:

Nếu các bạn cần một thiết bị tương đương có giá thành tốt hơn trong cùng phân khúc thì mình xin đề xuất model OMX311UNI này nhé. Đây cũng là một sản phẩm khác đến từ thương hiệu Orbit Merret – Cộng Hoà Séc. Ưu điểm của dòng chuyển đổi này là có giá thành tốt hơn, thiết kế nhỏ gọn và lúc nào cũng có sẵn hàng số lượng lớn trong kho bên mình. Bên cạnh đó thì các chức năng không cần thiết sẽ bị lược bỏ để tiết kiệm chi phí đầu tư.

Về chức năng thì sẽ hoàn toàn tương tự so với dòng OMX333UNI mình vừa liệt kê bên trên. Thâm chí thì dòng này cũng sẽ có nhiều thang đo mV hơn để chúng ta lựa chọn như: +-60mV, +-75mV, +-100mV, +-150mV, +-300mV, +-1000mV,…Cụ thể các thông số kỹ thuật các bạn tham khảo bên dưới nhé.

Thông số kỹ thuật của Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V model OMX311UNI:

– Model: thiết bị có mã sản phẩm là OMX311UNI

– Hãng sản xuất: nhập khẩu trực tiếp từ hãng Orbit Merret – Cộng Hoà Séc

– Bộ chuyển đổi có thể đọc các tín hiệu như: +-60mV, +-75mV, +-100mV, +-150mV, +-300mV, +-1000mV,…điều đặc biệt là ta có thể hiệu chỉnh bất kỳ tín hiệu trong khoảng đó Ví dụ như tín hiệu 0-60mV, 0-75mV, 0-100mV, 0-150mV, 0-300mV,…

– Bên cạnh đó thì bộ chuyển này còn đọc được các dạng tín hiệu analog đầu vào như 4-20mA, 0-20mA, 0-5V, 0-10V,…

– Hiệu chỉnh dãy đo thông qua phần mềm của hãng cung cấp

– Bộ chuyển đổi sử dụng nguồn: 10…30VDC

– Sai số của bộ chuyển đổi là : 0.1% trên toàn dãy đo đầu vào

– Ngõ ra của bộ chuyển đổi có thể chọn một trong các dạng tín hiệu như : 4-20mA, 0-10v, 0-5v, 2-10v

– Hệ số cách chống nhiễu tín hiệu, bảo vệ nguồn/ ngõ ra/ ngõ vào: 2500 VAC. Đây được xem là một hệ số cách ly chống nhiễu cao có thể sử dụng tốt cho các môi trường có các tác nhân gây nhiễu như motor bơm, biến tần, động cơ kéo băng tải, động cơ cánh khuấy,…

– Kích thước bộ chuyển đổi: 90 x79 x25mm

– Thiết bị đạt các tiêu chuẩn khác khe của châu âu như EN 61010-1, A2, : EN 61326-1

– Tiêu chuẩn bảo vệ: vì dòng này là dạng gắn tủ điện nên tiêu chuẩn bảo vệ kháng nước và kháng bụi chỉ đạt IP20 thôi nhé

– Thời gian bảo hành lên đến 12 tháng và 1 đổi 1 nếu có phát sinh lỗi từ nhà sản xuất

Cách thức đấu dây của Bộ Chuyển Đổi mV Sang 4-20mA/ 0-10V model OMX311UNI:

Để có thể đấu dây được chính xác thì các bạn tham khảo sơ đồ đấu nối bên dưới nhé. Chúng ta cần kết hợp với các thông tin chi tiết mình liệt kê bên dưới để hiểu rõ hơn. Cụ thể như sau

Nguồn cấp 10..30VDC/AC chúng ta đấu vào chân 1+ và 2-

Tín hiệu ngõ vào dạng mV chúng ta đấu vào chân 8+ và 11-

Tín hiệu ngõ ra dạng 4-20mA, 0-20mA chúng ta đấu vào chân 5- và 4+

Tín hiệu ngõ ra dạng 0-5V, 0-10V chúng ta đấu vào chân 15- và 4+

Bộ đọc tín hiệu Điện Trở Shunt Sang 4-20mA/ 0-10V model OM352UNI:

Nếu các bạn đang có nhu cầu chuyển đổi tín hiệu mV sang các dạng analog 4-20mA/ 0-10V và cũng cần hiển thị chúng lên màn hình để quan sát. Lúc này thì model OM352UNI sẽ là một sự lựa chọn hoàn hảo vì đây cũng là một sản phẩm khác đến từ thương hiệu Orbit Merret – Cộng Hoà Séc.

Với model này chúng ta sẽ có đầy đủ tín năng như chuyển đổi tín hiệu mV sang analog 4-20mA/ 0-10V. Có thể chuyển sang tiếp điểm relay on/off và cả dạng truyền thông RS485 nữa đấy. Và quan trọng hơn hết là bộ này chúng ta có thể cài đặt trực tiếp thông qua phím bấm vật lý chứ không cần xài app của hãng nữa. Các thông số kỹ thuật các bạn tham khảo bên dưới nhé.

Thông số kỹ thuật của Bộ Chuyển Đổi Điện Trở Shunt Sang 4-20mA/ 0-10V model OM352UNI:

Model: thiết bị này có mã sản phẩm là OM352UNI

Hãng sản xuất: được thiết kế và lắp ráp tại hãng Orbit Merret – Cộng Hoà Séc – Châu Âu

Nguồn cấp: có thể tùy chọn nguồn 24VDC/AC hoặc 220VDC/AC

Tín hiệu ngõ vào có thể tùy chọn giữa các thang đo 0-20mV, 0-60mV và 0-1000mV

– Sai số của bộ chuyển đổi là: 0.2% trên toàn dãy đo đầu vào

– Ngõ ra của bộ chuyển đổi có thể chọn một trong các dạng tín hiệu như : 4-20mA, 0-10v, 0-5v, 2-10v

– Ngoài ra còn có thể chọn loại có ngõ ra dạng tiếp điểm relay đóng ngắt để điều khiển quạt, bơm, động cơ, đèn, còi báo,…

– Có ngõ ra truyền thông dạng modbus RS485

– Hệ số cách chống nhiễu tín hiệu, bảo vệ nguồn/ ngõ ra/ ngõ vào: 4000 VAC. Đây được xem là một hệ số cách ly chống nhiễu cao có thể sử dụng tốt cho các môi trường có các tác nhân gây nhiễu như motor bơm, biến tần, động cơ kéo băng tải, động cơ cánh khuấy,…

– Kích thước bộ chuyển đổi: 96 x 48 x 120 mm

– Khả năng cài đặt: có thể cài đặt thông qua 5 phím bấm vật lý trên màn hình

– Khả năng hiển thị: sử dụng 4 LED hiển thị trong dãy +-1999

– Tiêu chuẩn bảo vệ: vì dòng này là dạng gắn tủ điện nên tiêu chuẩn bảo vệ kháng nước và kháng bụi chỉ đạt IP64 thôi nhé

– Thiết bị đạt các tiêu chuẩn khác khe của châu âu như EN 61010-1, A2, : EN 61326-1

– Thời gian bảo hành lên đến 12 tháng và 1 đổi 1 nếu có phát sinh lỗi từ nhà sản xuất

Ưu điểm của bộ chuyển đổi tín hiệu mV của hãng Orbit Merret – Cộng Hoà Séc – Châu Âu:

– Giá thành rất tốt trong cùng phân khúc hàng Châu Âu

– Thời gian bảo hành lên đến 12 tháng 1 đổi 1

– Có đầy đủ thang đo để chúng ta lựa chọn và cài đặt

– Có đầy đủ các ngõ ra tín hiệu cần thiết cho nhiều ứng dụng khác nhau

– Có nhà cung cấp độc quyền là công ty BFF bên mình tại Việt Nam

– Cam kết giá thành luôn luôn rẻ nhất so với chức năng mang lại

– Có đội ngũ nhân viên kỹ thuật tư vấn nhiệt tình, chu đáo và hiệu quả

– Có đầy đủ hóa đơn, chứng từ, CO CQ, tờ khai hải quan nếu các bạn cần

– Hỗ trợ kỹ thuật trọn đời sản phẩm

– Bồi thường tiền gấp 10 lần giá trị sản phẩm nếu phát hiện hàng giả, hàng kém chất lượng

Mô tả ứng dụng thực thế của bộ chuyển đổi tín hiệu mV sang 4-20mA/ 0-10V:

Trong phần này mình xin mô tả ứng dụng của bộ chuyển đổi tín hiệu như sau: Giả sử ta có một cảm biến PH với dãy đo 0…16PH tương ứng với 0..75mV, để đưa tín hiệu này về PLC chúng ta không thể nào đưa trực tiếp về được thì trên thị trường hiện nay chưa có module đọc dạng tín hiệu này.  Đó là dùng bộ chuyển tín hiệu Bộ chuyển tín hiệu mV sang 4-20mA để làm trung gian chuyển đổi

Và tương tự nếu như chúng ta đang cần ngõ ra relay thì có thể tùy chọn dòng có option ngõ ra tiếp điểm đóng ngắt và đấu nối vào tải như còi, đèn báo, motor bơm, động cơ quạt hút,…Bên cạnh đó nếu các bạn cần truyền thông dạng Modbus RS485 thì cũng có thể cho ra theo option tương tự.

Mua Bộ chuyển tín hiệu 75mV sang 4-20mA/ 0-10V ở đâu ?

Trên thị trường có khá nhiều hãng cung cấp bộ chuyển đổi tín hiệu. Đa phần đó là hàng của Đài Loan và Trung Quốc, chất lượng thì không đảm bảo bằng hàng của Châu Âu Nếu các bạn có hào bao không quá tốt thì có thể lựa chọn các dòng này.

Công Ty Công Nghệ Đo lường BFF tự hào là đại diện của hãng Orbit Merret – Cộng Hoà Séc chuyên cung cấp các  bộ chuyển đổi tín hiệu trong công nghiệp như bộ chuyển nhiệt độ Pt100 sang 4-20mA, bộ chuyển dòng 0-5A sang 4-20mA, bộ chuyển loadcell ra 4-20mA…
